| 35KV 断续热收缩套管-2.5倍【HVIT35D-2X】 |
|

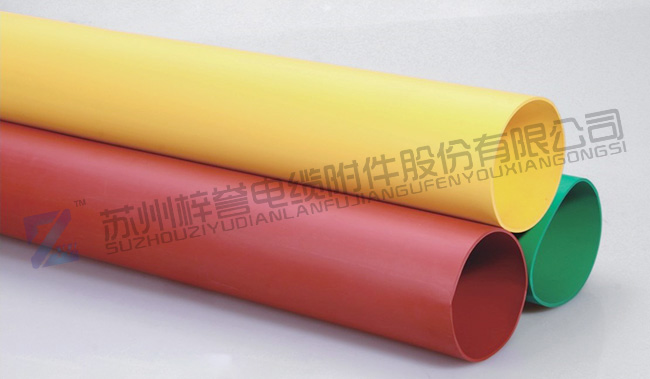

高压型热收缩套管（断续2.5:1）主要用于母线桥架中的铜母线，起到保护绝缘作用。他将减少铜母线之间的间隙，缩短相间距。产品对各种弯折的矩形、圆形母线起到良好的绝缘效果。
优点及特点
★降低母线之间的间隙
★提供更多的设计空间
★适合35KV电压
★防止小动物造成的短路和漏电
★防腐蚀,防止一些污染物造成意外闪络
★提供方便的，经济的连续长度的安装
★阻燃或高阻燃
★无卤环保
物理性能
★适合温度: -40℃—105℃
★收缩温度: 125℃
颜色
★黑、红、黄、蓝、绿
技术参数
| 测试项目 |
测试方法 |
测试值 |
| 拉伸强度 |
ASTM D2671 |
≥12MPa |
| 热稳定性 |
IEC 216 |
105℃ |
| 断裂伸长率 |
ASTM D2671 |
≥400% |
| 密度 |
ASTM D2671 |
1.21g/cm3 |
| 热老化后（136℃下168小时） |
拉伸强度 |
ASTM D2671 |
≥10MPa |
| 断裂伸长率 |
≥300% |
| 介电强度 |
壁厚2mm/0.08inch |
ASTM D2671 |
≥20KV/MM |
| 壁厚2.5mm/0.10inch |
≥17KV/MM |
| 低温柔韧性（-40℃下4小时） |
ASTM D2671 |
无龟裂 |
| 热冲击（200℃下4小时） |
ASTM D2671 |
不滴不流 |
| 阻燃性（氧指数） |
ASTM D2863 |
≥28 |
| 烟雾指数 |
- |
低于120 |
| 体积电阻 |
ASTM D2671 |
≥1014Ω.cm |
| 吸水性（23℃ 下336小时） |
ASTM D570 |
≤0.5% |
| 盐碱溶剂腐蚀（23℃下 168小时） |
拉伸强度 |
IEC 60684-2 |
≥8MPa |
| |
断裂伸长率 |
≥250% |
| 铜腐蚀 （158℃ 下168小时） |
IEC60684-3 |
通过 |
长期老化（120℃下 3000小时）
断裂伸长率 |
IEC60684-2 |
≥175% |
| 光照下颜色稳定性 |
IEC60684-3 |
未见变化 |
产品选择
| 产品代码 |
收缩前 |
收缩后 |
标准包装
(m/根) |
| 内径(mm)≥ |
壁厚(mm) |
内径(mm)≤ |
壁厚(mm) |
| HVIT35D-2x-20/8 |
20 |
1.59 |
8 |
3.20 |
1,1.22 |
| HVIT35D-2x-25/10 |
25 |
1.53 |
10 |
3.20 |
1,1.22 |
| HVIT35D-2x-30/12 |
30 |
1.50 |
12 |
3.20 |
1,1.22 |
| HVIT35D-2x-40/16 |
40 |
1.55 |
16 |
3.40 |
1,1.22 |
| HVIT35D-2x-45/18 |
45 |
1.53 |
18 |
3.40 |
1,1.22 |
| HVIT35D-2x-50/20 |
50 |
1.51 |
20 |
3.40 |
1,1.22 |
| HVIT35D-2x-65/25 |
65 |
1.52 |
25 |
3.60 |
1,1.22 |
| HVIT35D-2x-75/30 |
75 |
1.56 |
30 |
3.60 |
1,1.22 |
| HVIT35D-2x-85/35 |
85 |
1.59 |
35 |
3.60 |
1,1.22 |
| HVIT35D-2x-95/38 |
95 |
1.63 |
38 |
3.80 |
1,1.22 |
| HVIT35D-2x-100/40 |
100 |
1.62 |
40 |
3.80 |
1,1.22 |
| HVIT35D-2x-120/50 |
120 |
1.67 |
50 |
3.80 |
1,1.22 |
| HVIT35D-2x-150/60 |
150 |
1.68 |
60 |
4.00 |
1,1.22 |
| HVIT35D-2x-180/72 |
180 |
1.66 |
72 |
4.00 |
1,1.22 |
| HVIT35D-2x-210/72 |
210 |
1.62 |
72 |
4.50 |
1,1.22 |
| HVIT35D-2x-250/72 |
250 |
1.69 |
72 |
5.50 |
1,1.22 |
| HVIT35D-2x-300/72 |
300 |
1.69 |
72 |
6.50 |
1,1.22 |
|
|
